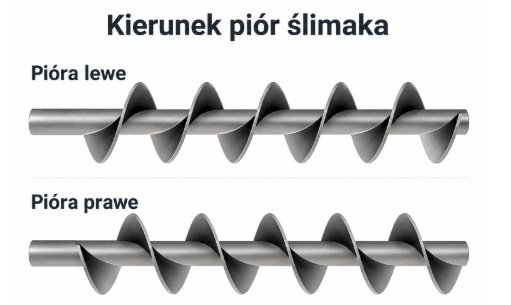

Pióro ślimakowe lewe czy prawe? Jak rozpoznać kierunek zwoju przed zamówieniem?

Pióro ślimakowe lewe czy prawe? Jak rozpoznać kierunek zwoju przed zamówieniem?

Podczas zamawiania nowych elementów roboczych lub planowania wymiany zwojów jednym z kluczowych parametrów geometrycznych jest kierunek linii śrubowej. Choć podział na ślimaki lewoskrętne i prawoskrętne wydaje się prosty, w praktyce warsztatowej to właśnie przy tym parametrze najczęściej pojawiają się wątpliwości.

Błędne określenie kierunku zwoju może sprawić, że po montażu materiał będzie transportowany w przeciwnym kierunku niż zakładano. W zależności od konstrukcji urządzenia może to również prowadzić do spiętrzenia materiału w strefie zasypu i przeciążenia napędu.

Sprawdź, jak jednoznacznie określić kierunek pióra ślimakowego przed wysłaniem zapytania ofertowego.

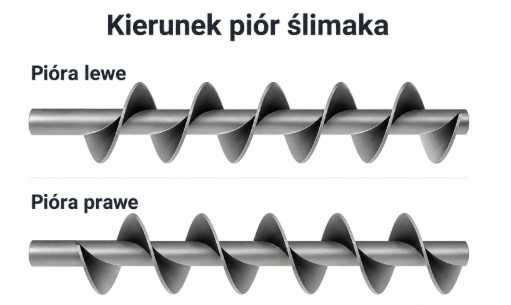

Czym różni się ślimak lewoskrętny od prawoskrętnego?

Kierunek zwoju to stała cecha geometryczna elementu, wynikająca z przebiegu linii śrubowej wstęgi wokół osi wału. Jest niezmienna bez względu na to, w którą stronę obraca się napęd urządzenia.

• Ślimak prawoskrętny (prawy): Linia zwoju przebiega analogicznie do gwintu standardowej śruby metrycznej.
• Ślimak lewoskrętny (lewy): Linia zwoju przebiega w kierunku przeciwnym do standardowego gwintu.

Jak rozpoznać kierunek pióra ślimakowego? Metoda wzrokowa

Najpewniejszym sposobem weryfikacji w warunkach warsztatowych jest ocena wzrokowa ułożenia zwoju:

Spójrz z boku na poziomo ułożony wał lub pióro i obserwuj krawędź zwoju znajdującą się najbliżej Ciebie:

• Jeśli bliższa strona zwoju opada w prawo – jest to zwój prawoskrętny.
• Jeśli bliższa strona zwoju opada w lewo – jest to zwój lewoskrętny.

Warto pamiętać: obrócenie pióra lub wału o 180 stopni (spojrzenie z drugiego końca) nie zmienia kierunku zwoju. Geometria linii śrubowej pozostaje dokładnie taka sama.

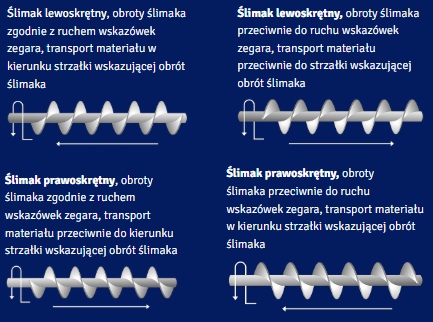

Kierunek zwoju a kierunek obrotów - dlaczego nie są tym samym?

Częstym błędem jest mylenie kierunku zwoju z kierunkiem obrotów wału napędowego.

Kierunek przemieszczania się materiału w korycie lub rurze wynika ze współzależności dwóch elementów:

1. Kierunku linii śrubowej pióra (lewa lub prawa).
2. Kierunku obrotów wału (zgodnie z ruchem wskazówek zegara lub przeciwnie).

Zamontowanie pióra o przeciwnym kierunku zwoju niż dotychczas sprawi, że przy zachowaniu tych samych obrotów silnika przenośnik zacznie transportować materiał w drugą stronę.

Zmiana kierunku obrotów napędu nie zawsze jest właściwym sposobem na skorygowanie błędnie dobranego zwoju, ponieważ urządzenie zostało zaprojektowane do pracy w określonej konfiguracji konstrukcyjnej i obciążeniowej.

Artykuł o czynnikach wpływających na wydajność przenośnika ślimakowego. artykuł:  Wydajność przenośnika ślimakowego to nie tylko obroty. Zobacz, jak geometria piór realnie wpływa na Twoje zyski

Jakie dane przygotować przed zamówieniem pióra ślimakowego?

Jeśli dostępny jest rysunek techniczny pióra lub kompletnego wału, warto dołączyć go do zapytania. Przy zamówieniu samych piór należy podać przede wszystkim:

1. Gatunek materiału:

• Stale konstrukcyjne: średnice od 100 do 1500 mm, grubość do 30 mm.
• Stale nierdzewne i kwasoodporne (np. AISI 304, AISI 316, 1.4541, 1.4571): średnice od 100 do 1500 mm, grubość do 30 mm.
• Stale trudnościeralne (np. Hardox 400, Hardox 450, Miilux 500): średnice od 100 do 1500 mm, grubość do 15 mm.

2. Średnica zewnętrzna pióra (D): Całkowity wymiar zewnętrzny zwoju.
3. Średnica wewnętrzna pióra (d): Średnica otworu dopasowanego do wału lub rury nośnej.
4. Skok pióra (p): Odległość osiowa między kolejnymi zwojami.
5. Grubość pióra (s): Grubość blachy, z której wykonany jest zwój.
6. Kierunek zwoju: Prawoskrętny (P / RH) lub lewoskrętny (L / LH).
7. Liczba piór lub wymagana długość odcinka.

W przypadku regeneracji wałów ślimakowych Helix System wykonuje również pomiary w siedzibie Klienta, co pozwala dokładnie odtworzyć geometrię podzespołu nawet przy znacznym stopniu zużycia pierwotnych zwojów.

FAQ - Najczęściej zadawane pytania

1. Czy wystarczy zdjęcie pióra, aby określić jego kierunek?

Samo zdjęcie zwykle nie wystarcza do wykonania nowego pióra. Do przygotowania wyceny i produkcji potrzebne są również podstawowe parametry geometryczne (D, d, skok, grubość), a w przypadku bardziej złożonych elementów warto dołączyć rysunek techniczny.

2. Jak oznacza się kierunek zwoju w dokumentacji technicznej?

W dokumentacji można spotkać oznaczenia RH (Right Hand) i LH (Left Hand), a także polskie oznaczenia P - prawoskrętny i L - lewoskrętny. Przy składaniu zapytania najważniejsze jest jednoznaczne określenie kierunku zwoju i, jeśli to możliwe, dołączenie rysunku lub zdjęcia elementu.

3. Czy obracając pióro na drugą stronę można zmienić kierunek z lewego na prawy?

Nie. Kierunek linii śrubowej jest stałą cechą geometrii pióra. Obracanie elementu w osi wzdłużnej lub poprzecznej nie zmienia kierunku zwoju - pióro lewoskrętne po obróceniu nadal pozostaje lewoskrętne.
